Комплекс для работы с сжиженным аргоном ЦТК-8/0,25 и ГУ-2/20С

Для металлургического предприятия в Челябинске осуществлена комплексная поставка оборудования для организации полного цикла работы со сжиженным аргоном. В состав поставки вошли две цистерны ЦТК-8/0,25 и стационарная газификационная установка ГУ-2/20.

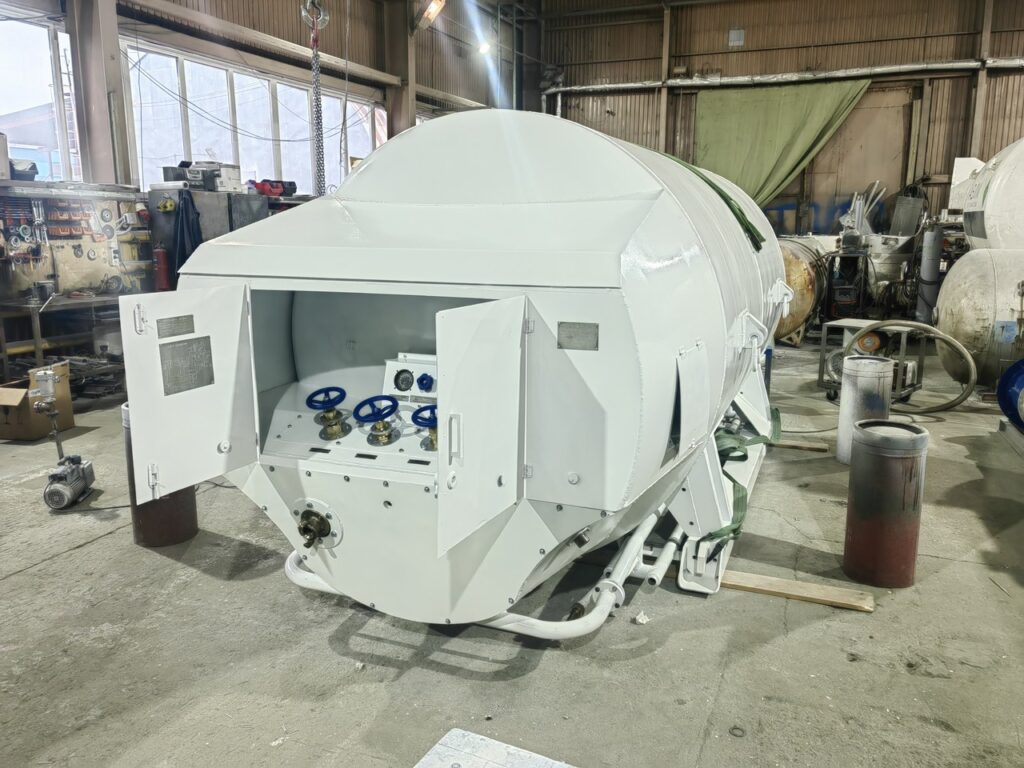

Цистерны ЦТК-8/0,25, каждая объёмом 8 м³, предназначены для доставки криогенной жидкости от производителя и её хранения на территории завода. Их конструкция обеспечивает минимальные эксплуатационные потери.

Главным элементом системы является газификационная установка ГУ-2/20, ёмкостью 2 м³. Она оснащена следующим оборудованием:

Погружным криогенным насосом 12НСГ-125/20А для подачи жидкости из резервуара.

Двумя последовательными испарителями: жидкостным ИВ-250/25 и высокопроизводительным атмосферным ИС-350/42, который для фазового перевода использует естественное тепло окружающего воздуха, значительно снижая энергопотребление.

Наполнительной рампой РН-1х10 с десятью заправочными постами.

Автоматизированным шкафом управления, контролирующим весь процесс.

Технологическая цепочка начинается с перекачки аргона из цистерн в резервуар ГУ. Далее насос подаёт жидкость в испарители, где происходит её газификация и нагрев до требуемой температуры. Готовый газ под рабочим давлением поступает на рампу для одновременной заправки группы баллонов. Производительность комплекса до 20 нм³/ч гарантирует бесперебойное снабжение цехов газом для сварочных постов и других технологических нужд. Также произведены пуско-наладочные работы и ввод комплекса в эксплуатацию.
