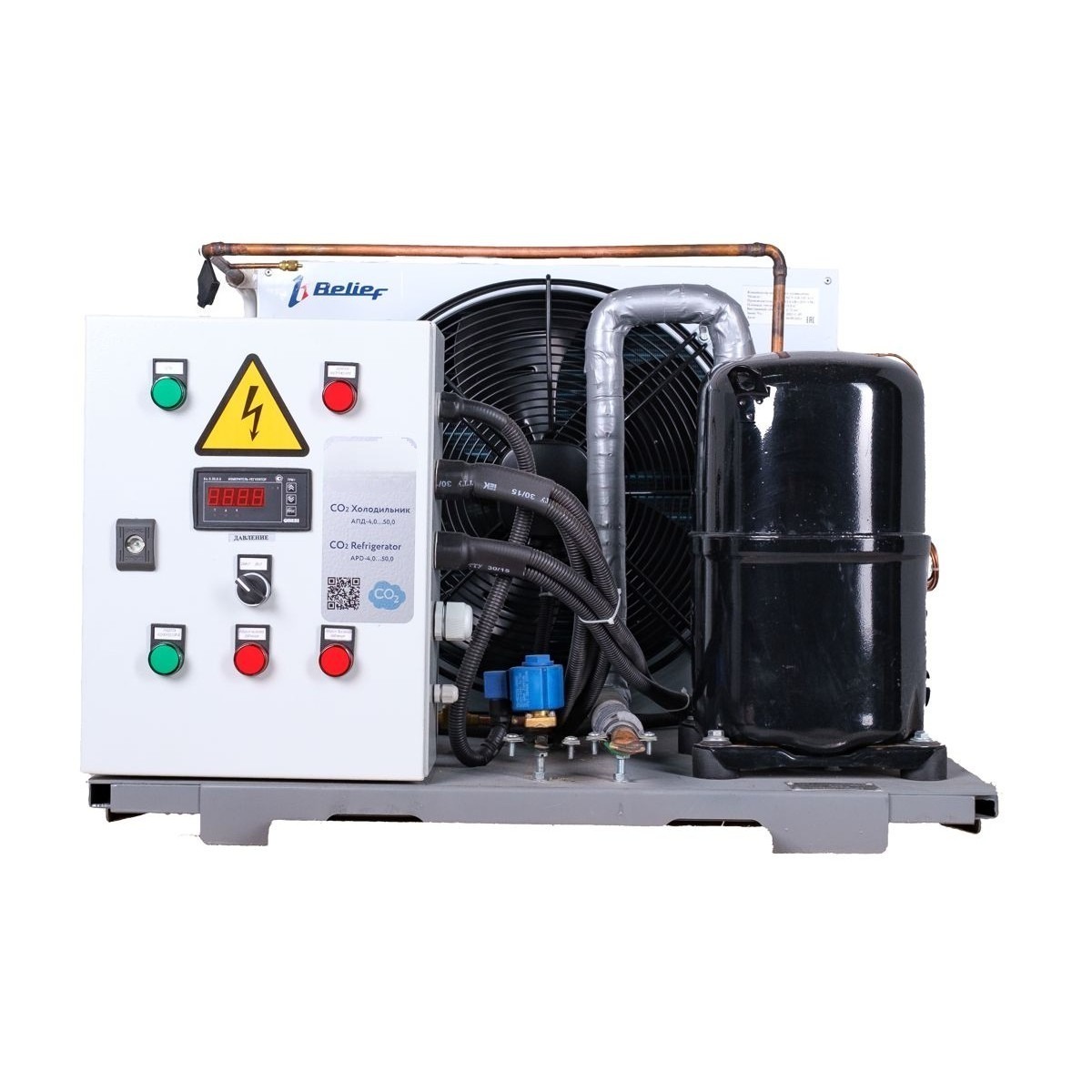

Агрегаты поддержания давления (АПД)

Агрегаты поддержания давления (АПД) предназначены для автоматического снижения и поддержания заданного давления в емкостях с углекислотой. Для установки требуется резервуар, оборудованный медными трубчатыми теплообменниками — охлаждение и конденсация газа происходят на поверхности внутреннего теплообменника криогенной емкости. АПД совместимы с углекислотой высшего и первого сорта и подключаются к резервуарам горизонтального или вертикального исполнения, рассчитанным на давление не менее 18 кгс/см² (1,8 МПа), с помощью специальных штуцеров.

Принцип работы и основные компоненты

Основная задача АПД — охлаждать жидкую углекислоту в резервуаре, чтобы поддерживать заданную температуру и предотвращать образование избыточного давления, а также сохранять качество продукта в оптимальном состоянии. Внешний холодильный агрегат, интегрируемый с резервуаром длительного хранения, обеспечивает управление температурой и стабильность условий хранения, что повышает безопасность процесса. Ключевые компоненты агрегата поддержания давления:

• Спиральный теплообменник: состоит из спиральных трубок, проходящих через резервуар; обеспечивает эффективный теплообмен между хладагентом и углекислотой.
• Компрессор: сжимает и перемещает хладагент по холодильному циклу, создавая необходимые давление и температуру для охлаждения.
• Конденсатор: отводит тепло, извлеченное из углекислоты, и конденсирует хладагент обратно в жидкость, рассеивая тепло во внешнюю среду.
• Испаритель: испаряет жидкий хладагент, поглощая тепло из углекислоты и понижая её температуру до заданного уровня.
• Реле давления: контролирует давление в резервуаре и подаёт сигнал на включение компрессора при достижении верхнего предела расчётного давления.
• Термостат: поддерживает заданную температуру углекислоты, регулируя работу компрессора и циркуляцию хладагента.

В результате охлаждения внешним агрегатом резервуар длительного хранения (РДХ) поддерживает требуемое давление и температурный режим, что обеспечивает безопасность и стабильность хранения углекислоты.

Преимущества АПД

• Простота монтажа – конструкция позволяет легко устанавливать оборудование в резервуар и подключать его гибкими металлорукавами;
• Автоматический режим – для работы агрегата не требуется участие специально обученного персонала;
• Длительное хранение продукта – АПД действует по принципу холодильника, позволяя хранить углекислоту длительное время без потерь.

Для оформления заказа и получения консультации обращайтесь в СпецКриоГаз Челябинск по телефону +7 (922) 030-32-30.
