Автоматическая система поддержания давления для криогенных углекислотных резервуаров, АПД-20,0 — современное промышленное решение для автоматического регулирования давления в резервуарах с жидкой углекислотой. Установка минимизирует потери CO2 за счёт конденсации паров, обеспечивает стабильное давление и позволяет длительно хранить продукт без ухудшения эксплуатационных характеристик.
Применяется на опасных производственных объектах (ОПО), а также на предприятиях пищевой, химической и металлургической промышленности. Предназначена для стационарных резервуаров объёмом 20 м3 (РДХ-20) и для монтажных решений в транспортных цистернах.
Технические преимущества и особенности
- Полностью автоматизированная работа без постоянного ручного контроля — управление по заданным параметрам давления и температуры.
- Высокоэффективная конденсация паров углекислоты через производительную теплообменную систему, что минимизирует утечки и потери продукта.
- Индивидуальный расчёт параметров и подбор компонентов под конкретную ёмкость и эксплуатационные условия.
- Соответствие техническим регламентам ЕАЭС для работы на опасных производственных объектах.
- Полная компенсация внешних теплопритоков при различных климатических условиях и режимах эксплуатации.
- Совместимость с углекислотой высшего и первого сорта по ГОСТ 8050-85.
Варианты конструктивного исполнения

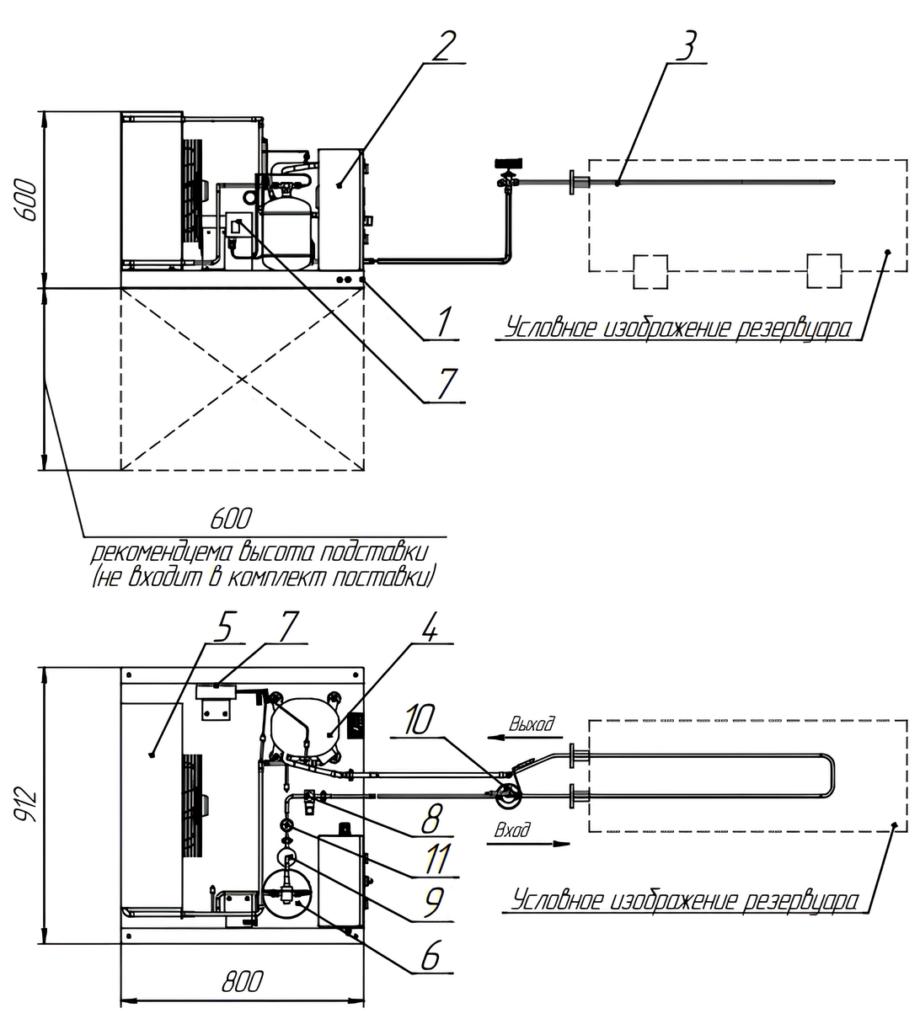

- С внутренним теплообменником: Для резервуаров, оборудованных штатными трубчатыми теплообменными системами (вертикальное и горизонтальное исполнение). Подходит, когда доступна внутренняя интеграция и требуется минимальная внешняя аппаратура.

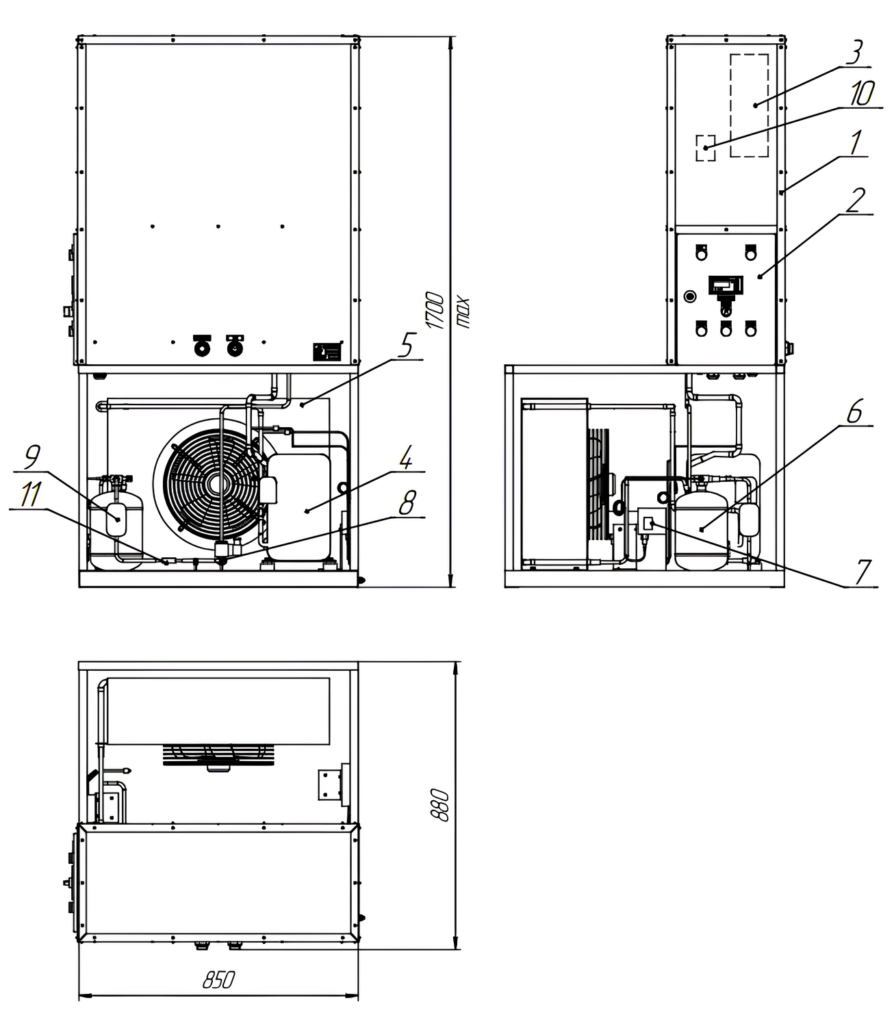

- С внешним теплообменником: Укомплектован автономным компрессорно-конденсаторным блоком и пластинчатым теплообменником. Оптимален для ёмкостей без встроенных теплообменных элементов или при необходимости быстрого монтажа и обслуживания.
Принцип работы и основные компоненты
Основная задача агрегата АПД — охлаждать жидкую углекислоту в резервуаре для поддержания заданной температуры и предотвращения образования избыточного давления, а также для сохранения качества CO2 в оптимальном состоянии. Холодильный агрегат обеспечивает управление температурой и давлением в ёмкости длительного хранения, повышая безопасность и стабильность процесса.
Ключевые компоненты системы поддержания давления включают:
- Спиральный теплообменник: Спиральные трубки проходят через резервуар и обеспечивают эффективный теплообмен между жидкой углекислотой и циркулирующим хладагентом.
- Компрессор: Сжимает хладагент и создаёт рабочие параметры давления и температуры в холодильном цикле для последующего охлаждения углекислоты.
- Конденсатор: Отводит тепло, извлечённое из углекислоты, и конденсирует хладагент обратно в жидкую фазу, выделяя тепло в окружающую среду.
- Испаритель: Испаряет жидкий хладагент, поглощая тепло из углекислоты и понижая её температуру до расчётного значения.
- Реле давления: Контролирует давление в резервуаре и даёт сигнал на включение/выключение компрессора при достижении установленных пределов давления.
- Термостат: Поддерживает требуемую температуру углекислоты, управляя работой компрессора и циркуляции хладагента для стабильного режима хранения.
При использовании внешнего агрегата АПД резервуар длительного хранения (РДХ) охлаждается до заданных параметров, что позволяет поддерживать необходимое давление внутри ёмкости и обеспечивает безопасные, стабильные условия хранения углекислоты.
Преимущества АПД перед альтернативными решениями
Традиционные методы контроля давления — атмосферные сбросы паров — приводят к прямым потерям CO2 и нарушению экологических требований. Электрические испарители потребляют значительное количество энергии и не всегда обеспечивают эффективное снижение давления в ёмкости.
АПД-20,0 обеспечивает максимальную эффективность за счёт конденсации паров, полностью исключая потери CO2 и создавая оптимальные условия для хранения криогенного продукта при низких эксплуатационных затратах.
Гарантия и срок службы
Гарантийный период — 2 года. Расчётный срок службы оборудования — до 10 лет при соблюдении регламентных работ и условий эксплуатации.
