Описание

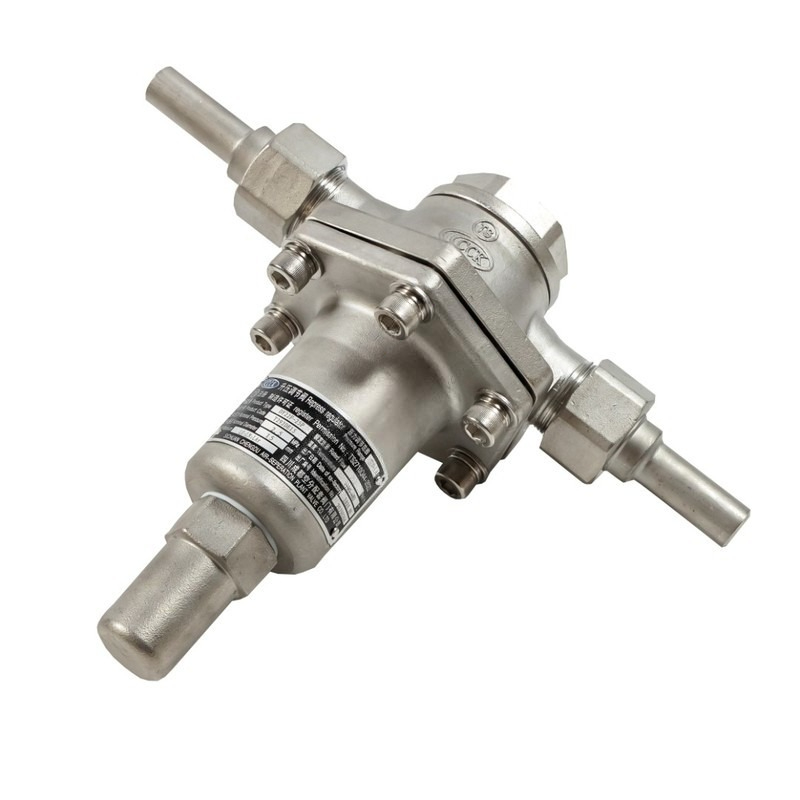

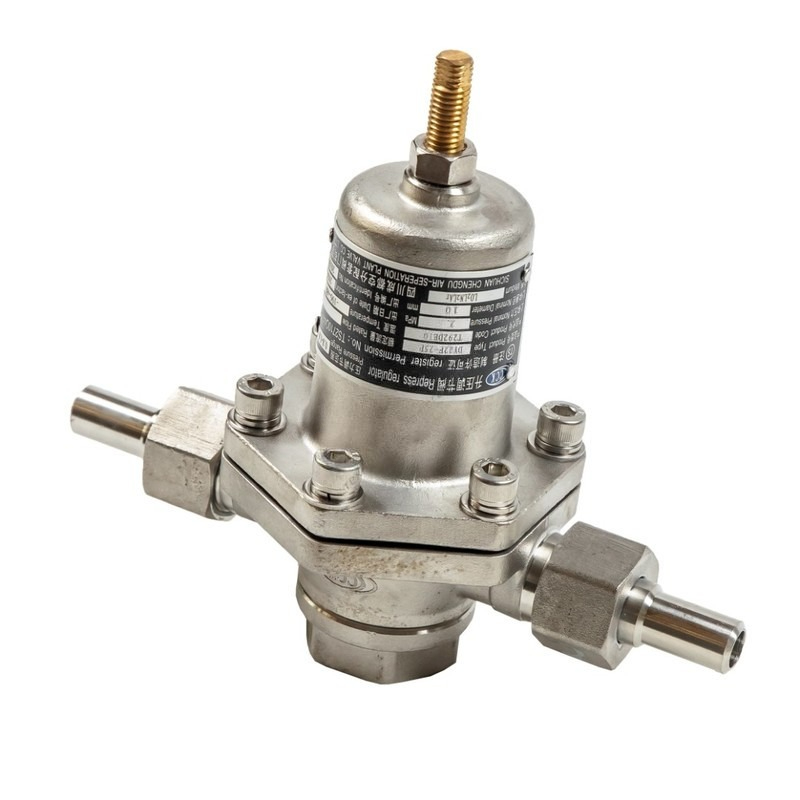

Регулятор подъема давления CCK T292DE (или DY22F-25P) является компонентом в системах криогенной техники, предназначенным для управления и стабилизации давления сжиженных газов. Его основная функция заключается в обеспечении постоянного и безопасного давления на выходе, что крайне важно для эффективной работы различных криогенных установок.
Регулятор ССК T292DE Этот регулятор широко используется в оборудовании для сжижения и хранения газов, таких как установки для производства жидкого кислорода LO2/LOX, азота LN2/LIN, аргона LAr, сжиженного природного газа LNG. Он также находит применение в системах, связанных с транспортировкой и распределением сжиженных углеводородов, что делает его важным элементом в газовой промышленности, медицине и научных исследованиях.
Основные характеристики регулятора давления T291DE это его номинальный диаметр Dn от 10 до 50 мм, температурный диапазон от -196°C до +80°C, регулирование давления от 0.8 до 1.6 МПа (8 – 16 кгс/см2) (при номинальном давлении Pn 2.5 МПа. Он изготовлен из коррозионно-стойких материалов, что обеспечивает долговечность и надежность в эксплуатации.
Материал корпуса и крышки: сталь 10Х18Н9Л, диск из стали 08Х18Н10. Седло: PTFE с содержанием углерода 25%. Пружина A313M 302, мембрана C17200. Регулятор прошел проверку по стандарту API 6D. Тип уплотнения – полимерное или металл по металлу. Герметичность уплотнения соответствует ГОСТ Р 9544-2015 Класс А. Концевые соединения под стандартную резьбу GB или штуцера под приварку.
Вариации регулятора T292DE

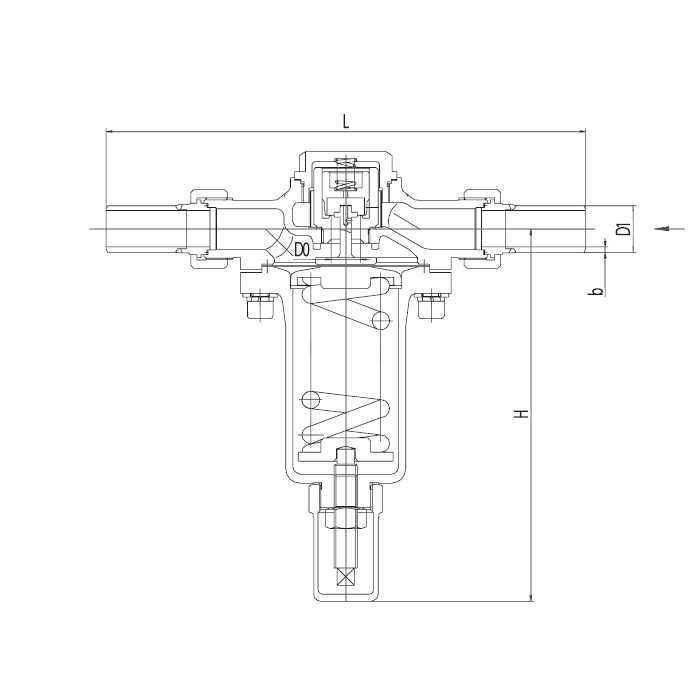

Артикул | Dn, мм | Размеры, мм | Вес, кг | ||||
H | L | D0 | D1 | b | |||
| T292DE20 | 20 | 193 | 294 | 15 | 25 | 3 | 4.7 |
| T292DE25 | 25 | 255 | 328 | 20 | 32 | 3.5 | 11 |
| T292DE10 | 10 | 140 | 200 | 11 | 15 | 2.5 | 2.4 |
| T292DE15 | 15 | 193 | 294 | 15 | 18 | 2.5 | 3.4 |
| T292DE32 | 32 | 395 | 369 | 31 | 38 | 3 | 12.2 |
| T292DE40 | 40 | 295 | 369 | 31 | 45 | 3 | 14.9 |
| T292DE50 | 50 | 305 | 390 | 40 | 57 | 3.5 | 19 |
Регулятор CCK T292DE – компонент запорно-регулирующей арматуры для криогенной техники, обеспечивает обеспечивает точное регулирование давления в своем диапазоне, надежное управление процессами и безопасность эксплуатации.
