Монтаж установки для заправки 12 баллонов аргоном

Клиенту специалистами СпецКриоГаз Челябинск была передана в пользование газификационная установка ГУ-2/20, решающая задачи приема сжиженного аргона, его испарения и последующей закачки в стандартные баллоны объемом 40-50 л.

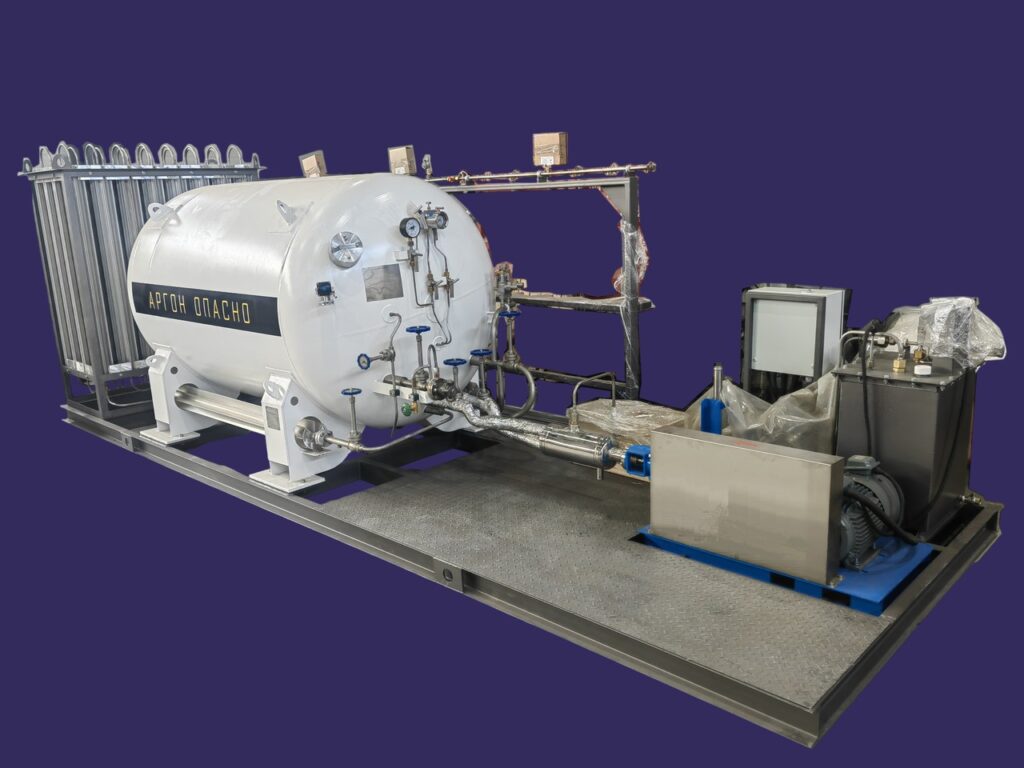

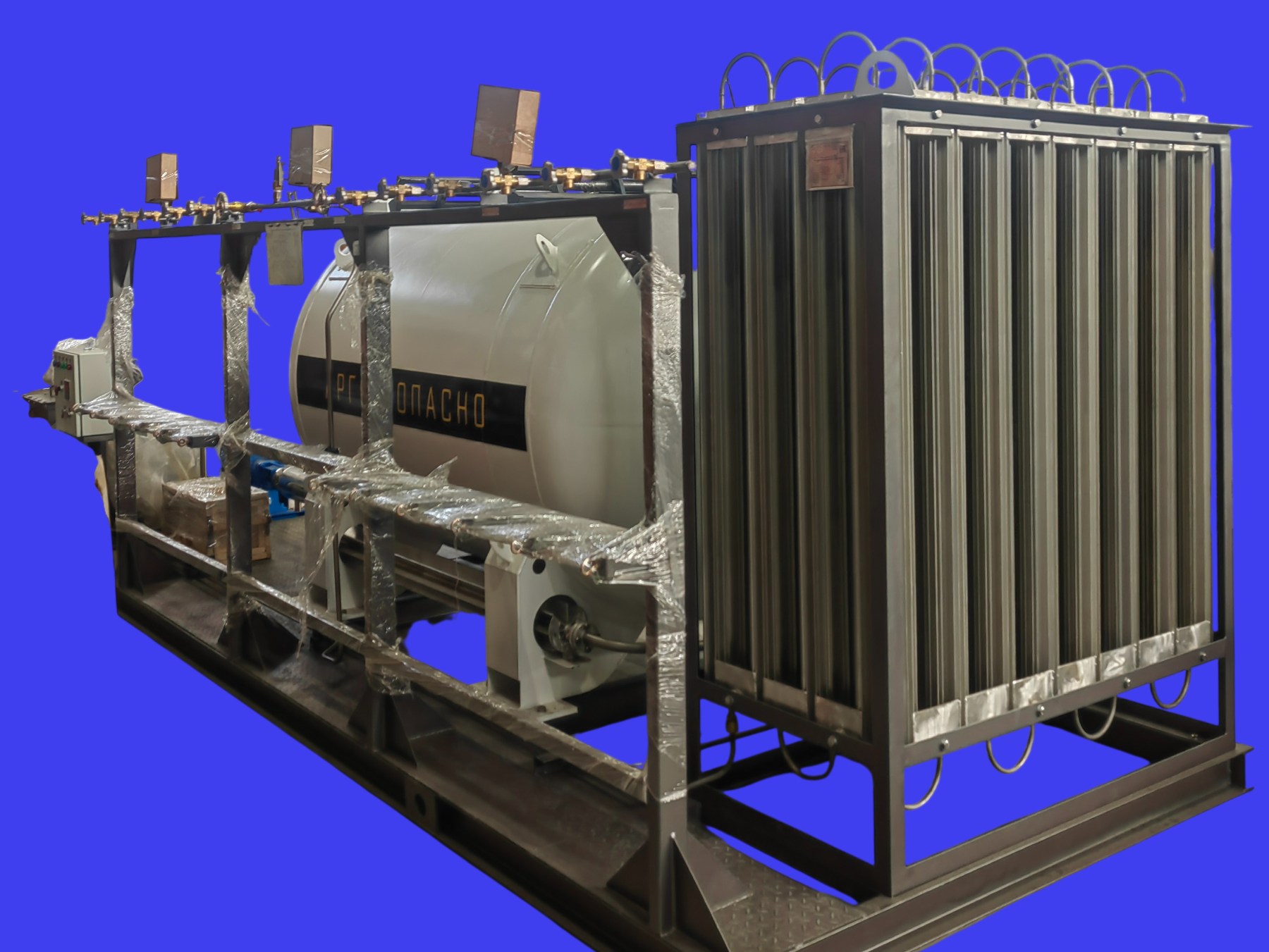

Монтаж выполнен на цельной раме-основании, где скомпонованы: криогенный резервуар на 2 000 литров (2 м3), криогенный насос поршневого типа, атмосферный испаритель высокого давления, жидкостный теплообменник-догреватель, блок автоматики и рампа для подключения 12 баллонов для заправки. Подобная архитектура обеспечивает оперативную готовность объекта: достаточно обеспечить подачу электропитания и присоединить баллонный парк к наполнительной рампе.

Технические характеристики

Насос способен перекачивать до 200 л/ч сжиженной фазы (что соответствует 160 нм³ газа). За восьмичасовую смену оператор обеспечивает выдачу примерно 80–90 заправленных баллонов вместимостью 40 литров. Точная цифра варьируется с учетом изначального давления в таре и опыта персонала. Комплекс рассчитан на управление одним техником — все ключевые циклы контролируются автоматикой через шкафа управления.

Длительность работы установки на одной заправке жидким аргоном

При заполнении резервуара под завязку (два кубометра жидкости) в газообразном эквиваленте выходит 1600 кубов. Этого ресурса хватит на обслуживание 250–260 баллонов по 40 литров. Иными словами, трехдневный запас при интенсивности заправки в 80 баллонов за смену обеспечен. По исчерпании объема потребуется повторное заполнение сосуда криопродуктом.

Использование других технических газов

ГУ-2/20 сконфигурирована для аргона. Смена рабочей среды на азот или кислород осуществима, но сопряжена с доработками: необходимо сменить тип уплотнений в насосе, проверить совместимость материалов и провести тщательную очистку магистралей (при переходе на кислород — полное удаление жировых следов). Изготовитель предлагает готовые варианты для конкретных сред.

ГУ-2/20 представляет собой надежный инструмент для производства, позволяющий силами одного человека стабильно закрывать ежедневную норму выдачи аргона при наличии резерва на 2-3 дня активной работы.
